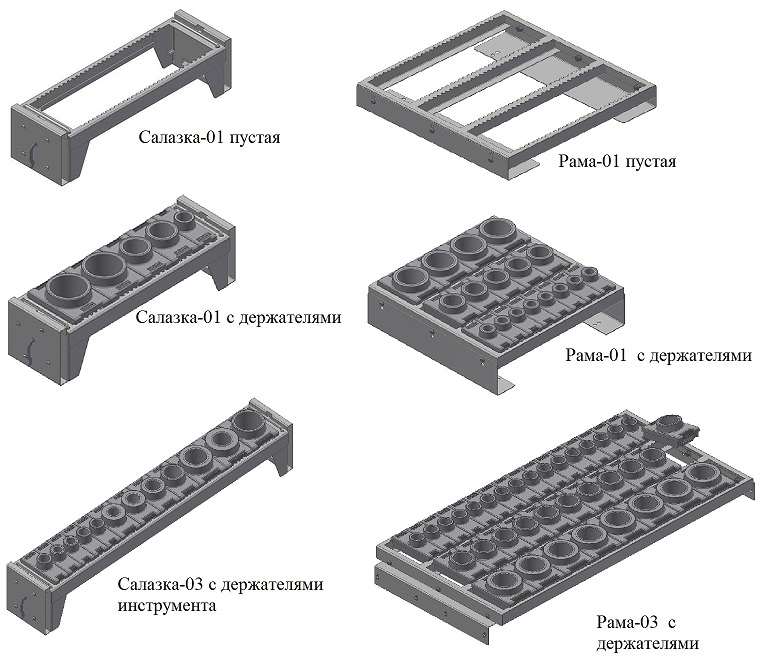

 Салазки под держатели инструмента
Салазка представляет собой одну секцию под держатели инструмента. Благодаря ручкам ее удобно перемещать. Она устанавливается на кронштейнах с зацепами в тумбы ВС с распашными дверцами и в тележки ВСТ — прямо или под наклоном 15 градусов. Салазки изготавливаются шириной 411 мм и 961 мм — соответственно под типоразмер 01 и 03 тележек и тумб.
Тележка ВСТ-010 с салазками. Тумба ВС-031 с салазками
Рамы под держатели инструмента
Рамы состоят из нескольких секций под держатели инструмента. Они изготавливаются в трех размерах (шириной 448, 598 и 904 мм), и полностью заполняют по ширине и глубине ящики тумб ВС типоразмеров 01, 02 и 03. Рамы ставятся в ящики тумб на кронштейны, регулируемые по высоте. Учитывая высоту рам и инструмента, рамы можно устанавливать в ящики высотой 250 мм и выше. Также рамы можно установить в тумбы ВС с распашными дверцами и на тележки на кронштейнах с зацепами.
Тумба ВСТ-010 с рамой и салазками под держатели инструмента. Тележка ВСТ-030 с рамами под держатели инструмента
Держатели инструмента
Мы предлагаем держатели для оснастки и оправок всех основных стандартов: ISO, HSK, Capto, VDI. Есть также держатель «сделай сам» — в нем вы можете просверлить отверстие нужного диаметра.
Держатель инструмента, установленный в салазку
Держатели изготовлены из качественной пластмассы (стеклонаполненный полиамид), вставки — из капролона. Это гарантирует их долгую службу. Если же какой-то из держателей будет поврежден или потерян, его легко заменить на новый. Всю конструкцию при этом менять не нужно.
Установка держателя
Количество держателей, помещающихся в выбранную салазку или раму, можно рассчитать самостоятельно. Ширина держателей — 50 мм, 75 мм или 100 мм — указана в таблице в прайс-листе и в паспорте товара. Между держателями рекомендуется оставлять зазор в 1 мм.
|
